Conseils et Formations - Spécification géométrique du produit (GPS)
Quand utiliser CZ pour localiser un groupe de trous ?
Poster un nouveau sujet   Répondre au sujet    CFC-Technic.fr Index du Forum >>> Questions pratiques.
    Voir le sujet précédent :: Voir le sujet suivant
Auteur Message
SGHT




Inscrit le: 13 Juin 2016
Messages: 4

MessagePosté le: Ven Avr 20, 2018 2:54 pm    Sujet du message: Quand utiliser CZ pour localiser un groupe de trous ? Répondre en citant

Bonjour,

J'ai le livre Memento de specification géometrique des produits (année 2015, Frederic charpentier), page 110 il y a un exemple de cotation de groupe de trous par rapport a deux references A/B (Voir fichier joint).

Dans cette exemple l'indicateur CZ apparait, l'auteur precise que les zones de tolerances sont contraintes en position entre elles et ensemble contraintes en position par rapport a A et B.

Dans la norme ISO1101:2017 l'on retrouve le meme exemple en page 47, mais le CZ n'est pas present, pourtant il est bien precisé que les zones de tolerences des trous doivent suivre une relation theorique exacte entre elles, pourquoi il y a t'il une difference d'ecriture entre le livre et la norme ?


Ma deuxieme question concerne la localisation d'un groupe de trous par rapport a un systeme de reference orthonormé A/B/C (voir fichier joint),
Est il necessaire d'indiquer CZ dans le cas ou les zones de tolerances de chaque trous sont deja contraintes completement en position par rapport au systeme de reference et donc forcement entre elles(aucun degres de liberté restant) ?

Merci par avance

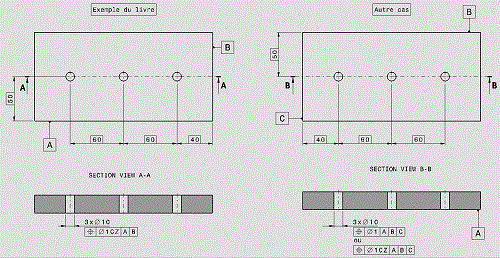

Exemples cotations groupe de trous.GIF
 Description:
 Taille du fichier:  33.76 Ko
 Vu:  26 fois

Exemples cotations groupe de trous.GIF


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Frederic Charpentier
Modérateur



Inscrit le: 27 Avr 2011
Messages: 149
Localisation: Neuilly Sur Seine

MessagePosté le: Jeu Mai 03, 2018 12:13 pm    Sujet du message: Re: Quand utiliser CZ pour localiser un groupe de trous ? Répondre en citant

Bonjour,

Le processus de décodage d'une spécification comprend quatre points.

Dans le 2e point du processus de décodage, la présence de l'opérateur CZ définit des contraintes de position et d'orientation entre les zones pour former une zone combinée.

Dans le 3e point du processus de décodage, le symbole définit les contraintes de la zone de tolérance ou de la zone combinée. Suivant le symbole, cet élément peut être libre (forme), contraint en orientation ou en position (fichier : processus de décodage)
SGHT a écrit:

Dans cette exemple l'indicateur CZ apparait, l'auteur precise que les zones de tolerances sont contraintes en position entre elles et ensemble contraintes en position par rapport a A et B.
Dans la norme ISO1101:2017 l'on retrouve le meme exemple en page 47, mais le CZ n'est pas present, pourtant il est bien precisé que les zones de tolerences des trous doivent suivre une relation theorique exacte entre elles, pourquoi il y a t'il une difference d'ecriture entre le livre et la norme ?


L'utilisation de l'opérateur CZ dépend de l'analyse fonctionnelle technique et de l'encodage des fonctions techniques élémentaires de contact. (fichier : combinaison de zones)

SGHT a écrit:

Ma deuxieme question concerne la localisation d'un groupe de trous par rapport a un systeme de reference orthonormé A/B/C (voir fichier joint),
Est il necessaire d'indiquer CZ dans le cas ou les zones de tolerances de chaque trous sont deja contraintes completement en position par rapport au systeme de reference et donc forcement entre elles(aucun degres de liberté restant) ?


Cordialement.



Combinaison_de_zones.pdf
 Description:

Télécharger
 Nom du fichier:  Combinaison_de_zones.pdf
 Taille du fichier:  589.52 Ko
 Téléchargé:  22 fois


Processus_de_decodage.pdf
 Description:

Télécharger
 Nom du fichier:  Processus_de_decodage.pdf
 Taille du fichier:  1.85 Mo
 Téléchargé:  19 fois


_________________
Expert français AFNOR - ISO/TC213 (GPS - ISO) l’UNM 08 (spécification), UNM 09 (vérification et contrôle)
Expert français AFNOR - CEN/TC 279 (Management par la valeur - Analyse fonctionnelle)
Membre du GRT
Docteur en mécanique
