Cette cotation a-t-elle une signification ?
Poster un nouveau sujet   Répondre au sujet    CFC-Technic.fr Index du Forum >>> Questions pratiques.
    Voir le sujet précédent :: Voir le sujet suivant
Auteur Message
vvernein




Inscrit le: 19 Oct 2008
Messages: 23

MessagePosté le: Lun Nov 21, 2016 7:15 pm    Sujet du message: Cette cotation a-t-elle une signification ? Répondre en citant

Bonjour, j'ai vu sur un plan industriel une référence que le cylindre réel (dessin à droite) et non sur l'axe pour une coaxialité (dessin à gauche).
Cette cotation a-t-elle un sens ?
merci pour vos réponses
cdt
VV



reference decalée.jpg
 Description:
 Taille du fichier:  156.98 Ko
 Vu:  726 fois

reference decalée.jpg



reference decalée.jpg
 Description:
 Taille du fichier:  156.98 Ko
 Vu:  671 fois

reference decalée.jpg


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Eric




Inscrit le: 13 Nov 2008
Messages: 182
Localisation: Roanne (42)

MessagePosté le: Sam Nov 26, 2016 7:46 pm    Sujet du message: Répondre en citant

Bonjour VV,

Je pense que c'est une erreur et que le dessin de droite n'a pas de sens.

Cordialement

_________________
Le temps est un mauvais maître mais le meilleur des serviteurs.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Frederic Charpentier
Modérateur



Inscrit le: 27 Avr 2011
Messages: 165
Localisation: Neuilly Sur Seine

MessagePosté le: Lun Oct 09, 2017 11:53 am    Sujet du message: Répondre en citant

Bonjour à tous.

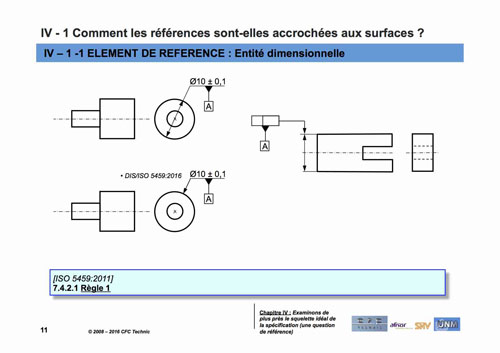

Il faut revenir aux définitions de la norme IO 5459 de 2011.

L'élément de référence est un élément intégral (réel). Donc est-ce qu'il y a une différence entre les deux images ?
La réponse est : non.
Donc les deux sont justes au regard de la définition normative.

Dans l'amendement de la norme ISO 5459 de 2011, donc en cours de réflexion au niveau de comité technique 213, il y aura des éléments de réponse qui permettront d'illustrer la définition de 2011.


Cdl Frédéric



4-CFC_Technic_PV_CH4_Reference final.jpg
 Description:
 Taille du fichier:  50.28 Ko
 Vu:  708 fois

4-CFC_Technic_PV_CH4_Reference final.jpg


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
ozogutcu




Inscrit le: 30 Avr 2010
Messages: 121

MessagePosté le: Sam Nov 24, 2018 5:20 pm    Sujet du message: Répondre en citant

Bonsoir tout le monde ,
J'ai une remarque à la réponse de Mr Charpentier ,
Dans ce cas ,'on ne peut pas prendre une des génératrices du cylindre comme élément de référence ?
Si oui comment nous allons le présenter ??
Excellent week-end
Adnan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Frederic Charpentier
Modérateur



Inscrit le: 27 Avr 2011
Messages: 165
Localisation: Neuilly Sur Seine

MessagePosté le: Sam Nov 24, 2018 8:06 pm    Sujet du message: Répondre en citant

Cher Adnan
Citation:
Dans ce cas ,'on ne peut pas prendre une des génératrices du cylindre comme élément de référence ?
Si oui comment nous allons le présenter ??

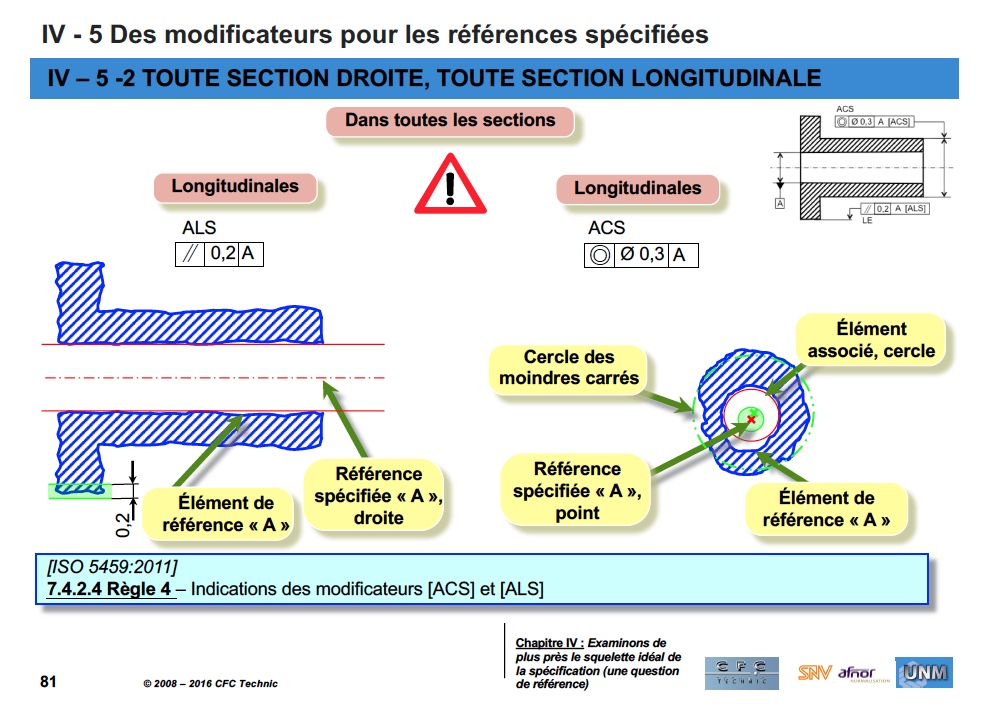

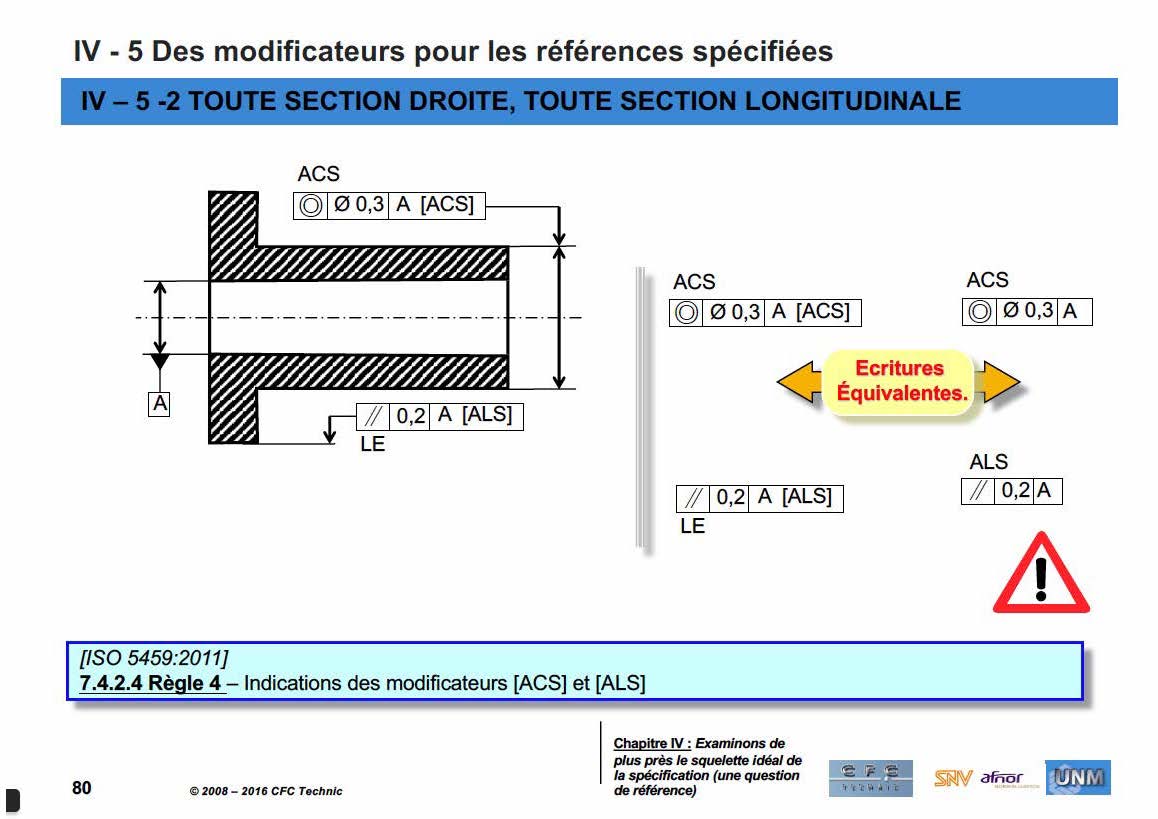

La réponse est dans la règle 4 (7.4.2.4 de la norme ISO 5459 : 2011) avec le modificateur ALS.
Un exemple
http://www.cfc-technic.eu/Webtransfert/ALS-ACS.jpeg (Lien cliqué 603 fois)

http://www.cfc-technic.eu/Webtransfert/ALS2.jpeg (Lien cliqué 625 fois)

Bien à toi Frédéric

_________________
Expert français AFNOR - ISO/TC213 (GPS - ISO) l’UNM 08 (spécification), UNM 09 (vérification et contrôle)
Expert français AFNOR - CEN/TC 279 (Management par la valeur - Analyse fonctionnelle)
Membre du GRT
Docteur en mécanique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
ozogutcu




Inscrit le: 30 Avr 2010
Messages: 121

MessagePosté le: Sam Nov 24, 2018 8:13 pm    Sujet du message: Répondre en citant

Bonsoir Frédéric ,
Tout d'abord merci pour la réponse à ma question . D'autre part , je suis content de te retrouver sur ton site ..
İl faut vraiment animer ce site qui était bénéfique pour tous ceux qui s'intéressaient aux normes ISO de spécifications géométriques.
Excellente soirée à toi ..
Adnan
